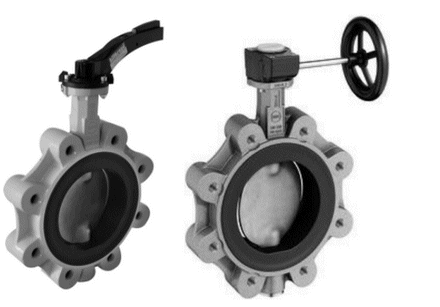

Absperrklappe für Gas Typ G014

Technische Daten   Abmessungen   Ausschreibungstext   Offertanfrage    Zurück


Optionen
Elektrische oder pneumatische Antriebe
Werkzeugnis 3.1B

Datenblatt

Einbauanleitung
Typ: G014
Technik: Zwischenflanschbauart
Betätigung: Rastgriff / Reduziergetriebe
Betriebsdruck: Max. 10 bar
(Verteilnetze max. 5 bar)
Anschluss: Zwischenflansch PN10/16 mit Gewindeaugen
Gehäuse: GGG40, gelb lackiert
Scheibe: Edelstahl 1.4408
Manchette: NBR
Medien: Gase der Gasfamilien 1,2,3
Mediumstemperatur: -15°C / +60°C
Einbaulage: beliebig
Zulassung: SVGW-G

Technische Änderungen und Irrtümer vorbehalten.
