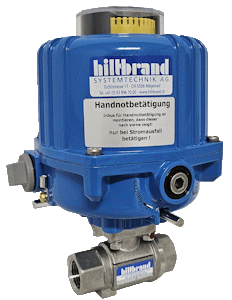

Motorkugelhahn für Trinkwasser Typ 03-Trinkwasser

Technische Daten   Abmessungen   3D CAD-Daten   Ausschreibungstext   Offertanfrage    Zurück




Datenblatt
230 VAC


Datenblatt
24 VAC/DC


Einbauanleitung
Handnotbetätigung

Typ: 03-Trinkwasser
Technik: 2/2-Wege Kugelhahn mit elektrischem Stellantrieb, freier Durchgang,
mit Handnotbetätigung und Endlagenschalter
Funktion: Ohne automatische Rückstellung
Betriebsdruck: Max. 10 bar
Anschluss: Innengewinde Rp
Gehäuse: Kugelhahn: Edelstahl 1.4408
Stellantrieb: Aluminium
Kugel: Edelstahl 1.4408
Dichtung: PTFE / EPDM
Medien: Trinkwasser, neutrale, saubere, flüssige
Mediumstemperatur: Max. +65°C
Anschlussspannung: 230 VAC oder 24 VAC/DC
Einschaltdauer: 50%
Schutzart: IP65
Stellzeit 90°: ca. 12 Sekunden
Umgebungstemperatur: -10°C / + 50°C
Handnotbetätigung: Innensechskant, beachten Sie den Hinweis Handnotbetätigung
Einbaulage: Antrieb senkrecht stehend bis waagrecht liegend
Zulassung: SVGW-W

Technische Änderungen und Irrtümer vorbehalten.
