Manometer Typ MX

Données techniques Encombrement Demande d'offre Zurück

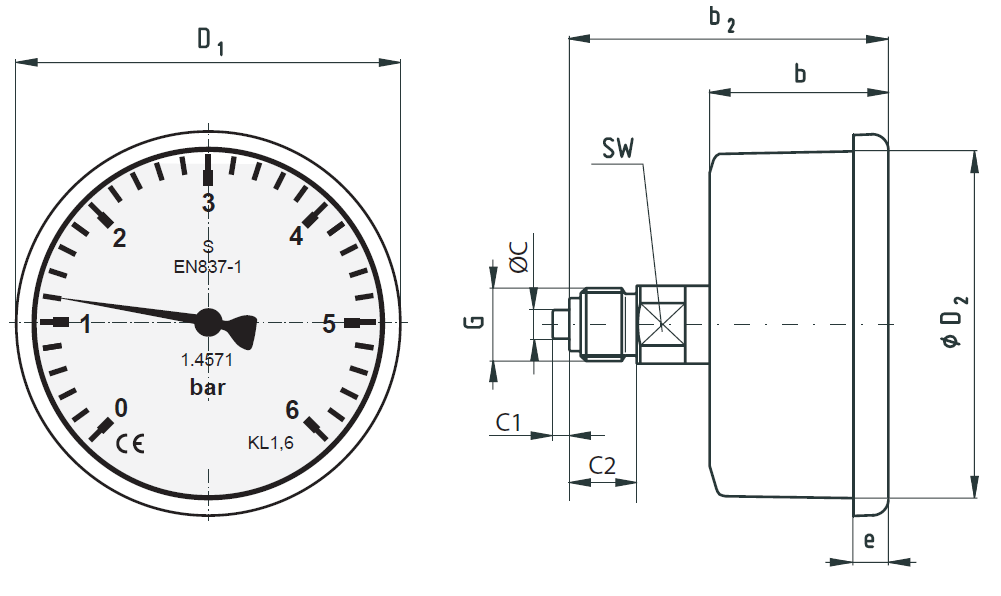

Manomètre Typ MX axial

Typ	D1 [mm]	D2 [mm]	b [mm]	b2 [mm]	e [mm]	C [mm]	C1 [mm]	C2 [mm]	G ["]	SW [mm]
09 MX-0-6A	68	63	30.5	56	7	5	2	13	1/4	14
09 MX-0-10A	68	63	30.5	56	7	5	2	13	1/4	14
09 MX-0-16A	68	63	30.5	56	7	5	2	13	1/4	14

Nous nous réservons le droit d'apporter toutes modifications à nos produits sans préavis.

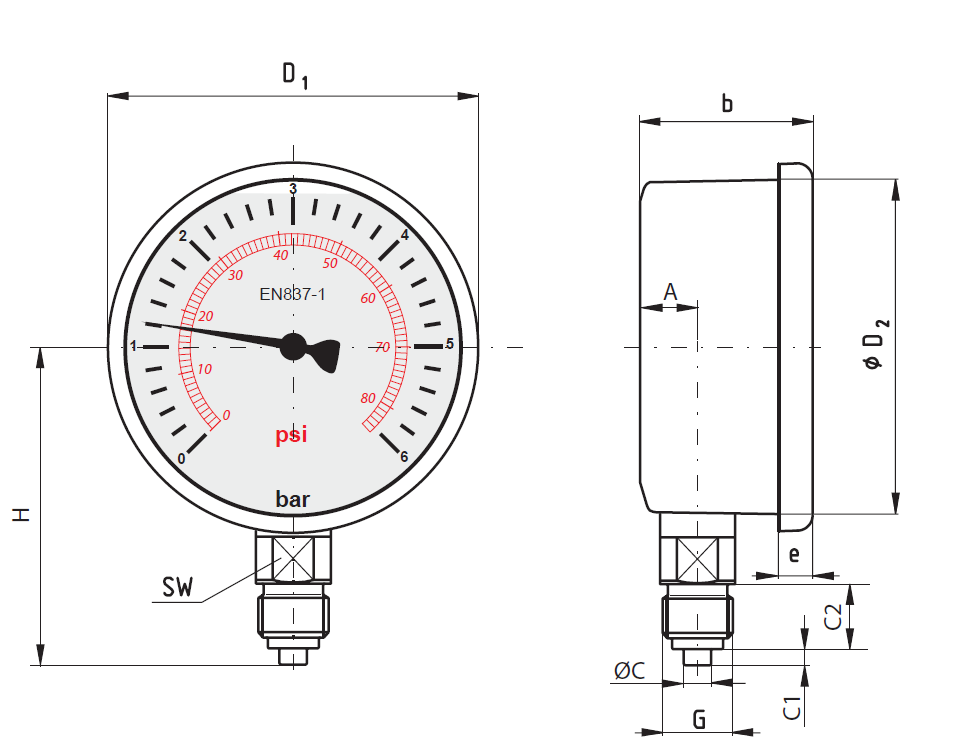

Type	D1 [mm]	D2 [mm]	H [mm]	SW [mm]	b [mm]	e [mm]	G ["]"	C [mm]	C1 [mm]	C2 [mm]	A [mm]	2 [mm]
09 MX0-6R	68	63	53	14	30.5	7	1/4	5	2	13	9.5	53.5
09 MX0-16R	68	63	53	14	30.5	7	1/4	5	2	13	9.5	53.5

Nous nous réservons le droit d'apporter toutes modifications à nos produits sans préavis.
